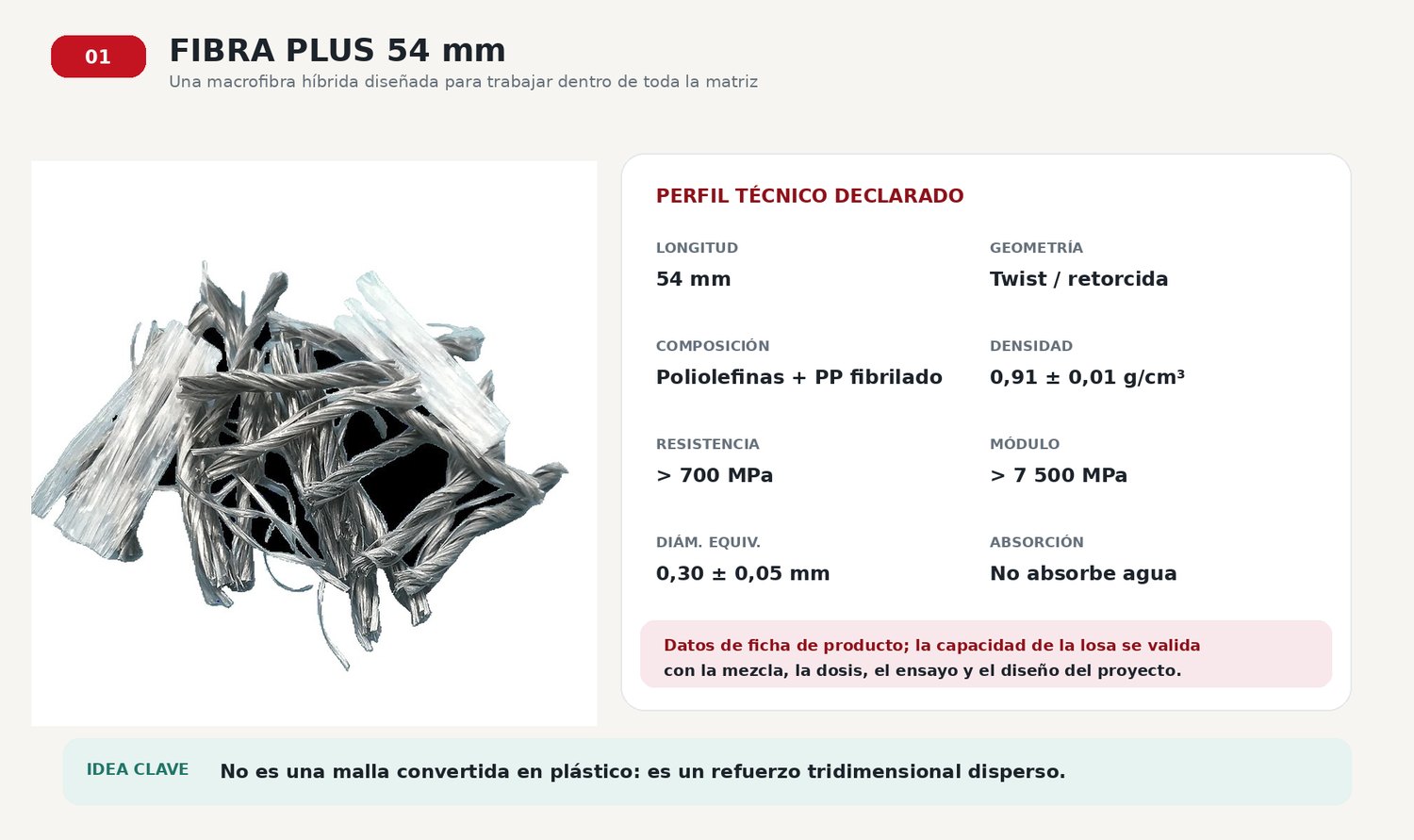

Fibra Plus 54 mm
Una macrofibra híbrida de poliolefinas y polipropileno fibrilado que transforma el refuerzo distribuido en parte de la mezcla.
AmpliarEl refuerzo deja de depender de una malla levantada, traslapada y amarrada en un plano. La fibra se incorpora al concreto y se distribuye en tres dimensiones, siempre que la dosificación y el mezclado sean correctos.
Qué significa cada dato
Las propiedades de la fibra son insumos. No sustituyen los resultados del concreto reforzado con esa fibra.
| Propiedad | Qué aporta | Qué todavía debe comprobarse |
|---|---|---|
| 54 mm | Longitud suficiente para cruzar una zona de fisura en muchas aplicaciones de losa. | Compatibilidad con espesor, agregado, bomba, acabado y método de ensayo. |
| Geometría twist | Anclaje mecánico y mayor interacción durante extracción. | Curva posfisura real de la mezcla y la dosis propuesta. |
| Más de 700 MPa | Alta resistencia declarada del filamento. | Que la fibra se movilice antes de extraerse o deslizarse en exceso. |
| Más de 7 500 MPa | Rigidez propia de la macrofibra sintética. | Respuesta a aperturas de fisura relevantes para el servicio. |
| Densidad 0,91 | Muy baja masa por unidad de volumen; facilita manipulación y distribución. | Número de fibras efectivas, dispersión y orientación dentro del elemento. |
| No absorbe agua | La fibra no demanda agua de mezcla ni se corroe. | La matriz de concreto sí requiere control de agua, permeabilidad y curado. |
Fibra Plus 54 mm es una plataforma de desempeño. Su valor real aparece cuando el diseño, la mezcla y la obra convierten sus propiedades en resistencia residual, control de fisuras y productividad.
Base técnicaFicha comercial Fibra Plus 54 mm, revisión aprobada · ACI PRC-544.1R-96(23) · ACI PRC-544.4-18, caps. 3 y 4 · ASTM C1609/C1609M-24, §§1 y 5

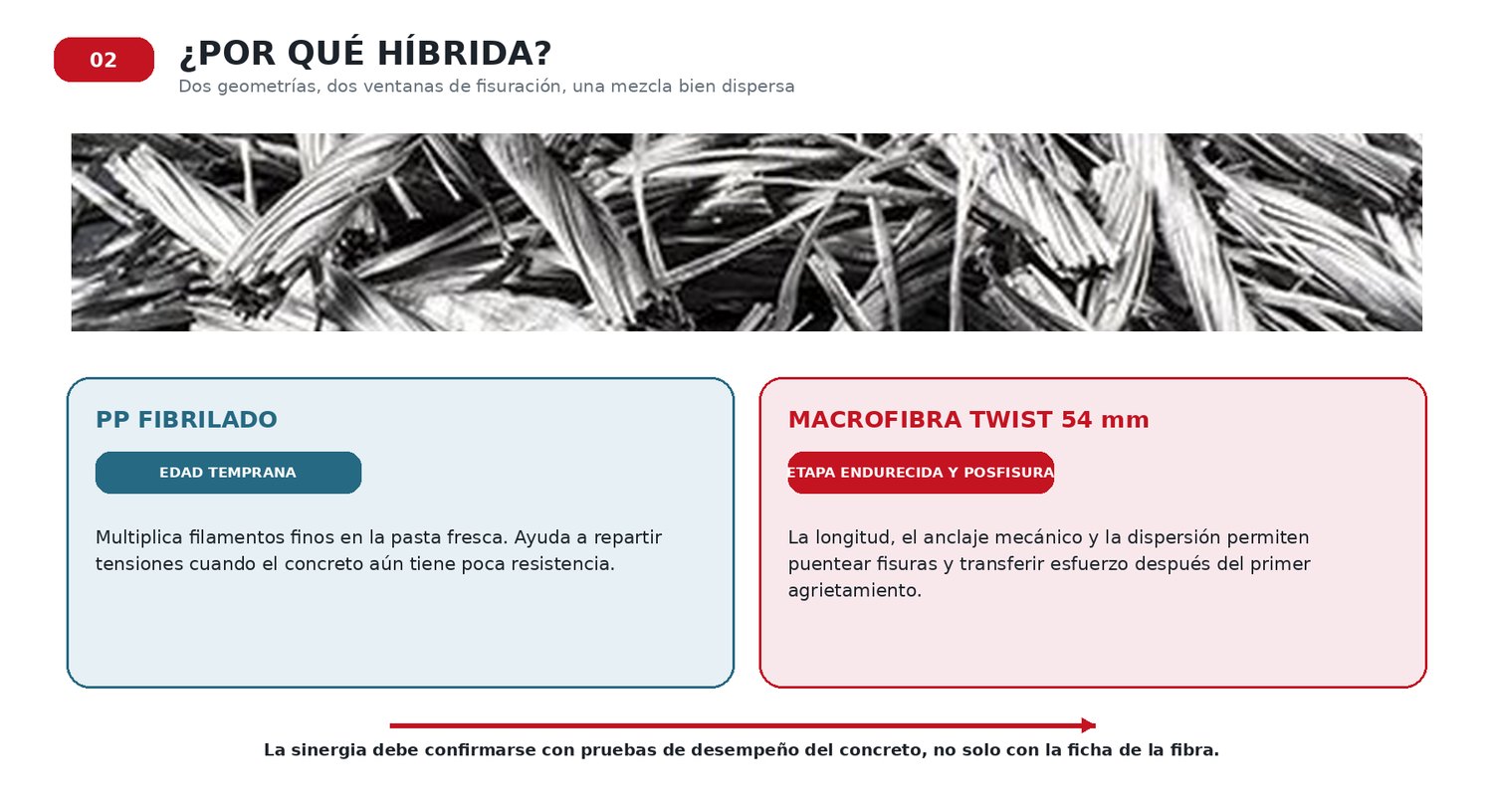

La ventaja de ser híbrida
Una combinación de filamentos fibrilados y macrofibra retorcida permite actuar en momentos diferentes del desarrollo de la fisura.

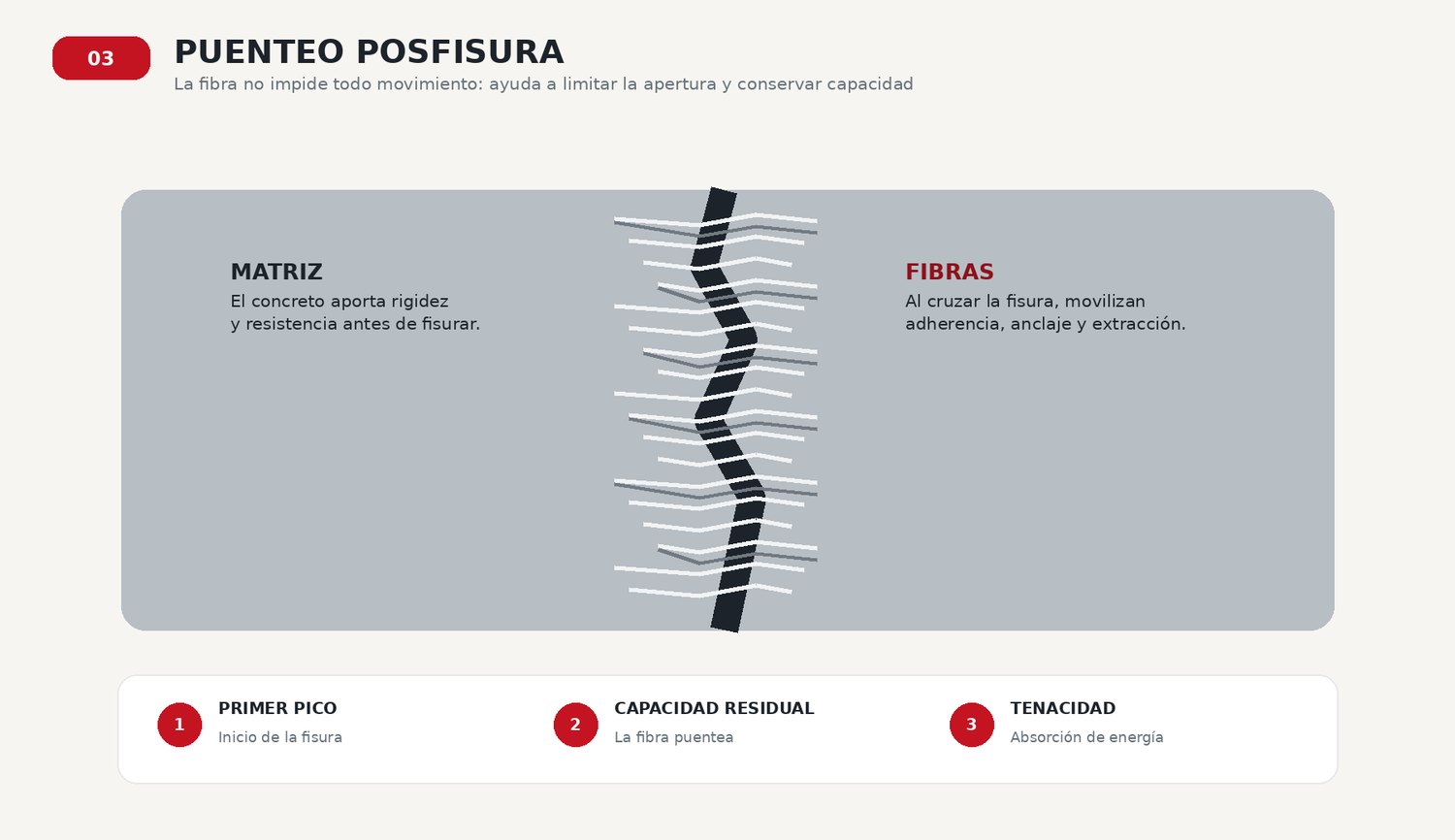

AmpliarDos componentes, un solo sistema
El componente fibrilado aporta muchos filamentos finos en la pasta y ayuda a repartir tensiones de edad temprana.
La macrofibra de 54 mm cruza la fisura y desarrolla adherencia, anclaje y extracción progresiva.
El objetivo no es sumar dos nombres, sino obtener una curva de comportamiento más útil para la aplicación.

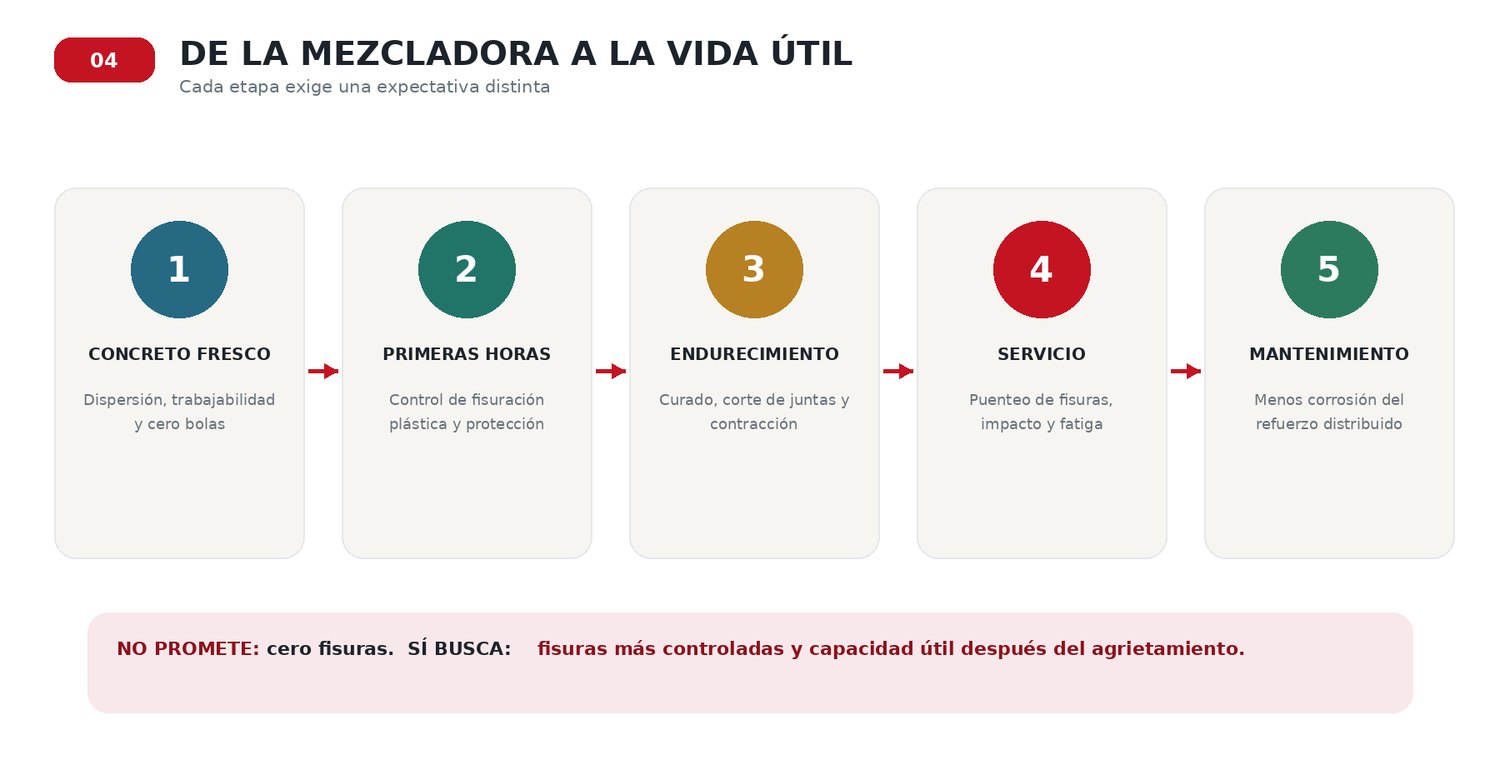

Tres edades, tres expectativas
La fibra complementa una estrategia de control; no reemplaza las prácticas básicas de concreto.
| Momento | Mecanismo dominante | Lo que debe acompañarlo |
|---|---|---|
| Plástico | Red de filamentos que distribuye tensiones cuando la matriz es débil. | Control de evaporación, base húmeda sin agua libre, sombra, cortaviento y curado. |
| Endurecimiento | Restricción, contracción, gradientes de humedad y temperatura. | Juntas oportunas, relación agua/cementante controlada y protección continua. |
| Servicio | Fibras que cruzan fisuras y transfieren carga por adherencia y extracción. | Espesor, soporte, transferencia de carga, diseño de paños y resistencia residual. |
La frase correcta es «ayuda a reducir la apertura y a mejorar el comportamiento posfisura». Decir «elimina todas las fisuras» ignora el clima, la base, las juntas, la mezcla y las cargas.
Los tres límites del mecanismo
- Si la fisura no intercepta fibras suficientes, la respuesta local disminuye.
- Si las fibras forman bolas, dejan de estar disponibles en la matriz y pueden afectar bombeo y acabado.
- Si la adherencia es muy débil, la fibra se extrae pronto; si el sistema es demasiado rígido, puede romperse sin absorber suficiente energía.
Base técnicaACI PRC-544.1R-96(23) · ACI PRC-544.11-22 · ACI PRC-544.4-18, cap. 3 · ACI PRC-544.10-21
Beneficios que se pueden explicar
Una guía comercial gana credibilidad cuando distingue ventajas probables, beneficios verificables y límites de aplicación.
AmpliarSeis beneficios y su mecanismo
Distribuye el refuerzo y puede limitar la apertura de fisuras cuando la dosis y el diseño son adecuados.
Mantiene capacidad después del primer agrietamiento y aumenta la energía absorbida.
Puede mejorar la respuesta ante golpes y cargas repetidas en pisos y pavimentos.
Al limitar anchos de fisura puede reducir vías de ingreso; la fibra no se corroe.
Elimina o reduce operaciones de corte, traslape, amarre, separadores y colocación de malla.
Menos acero suelto y menos manipulación pesada pueden despejar la zona de trabajo.
Escala de evidencia
Use el lenguaje más fuerte únicamente cuando el proyecto tenga el respaldo correspondiente.
| Nivel | Qué permite afirmar | Evidencia mínima |
|---|---|---|
| 1 · Propiedad | La fibra es polimérica, retorcida, de 54 mm y no absorbe agua. | Ficha técnica vigente, identificación de lote y control de suministro. |
| 2 · Mezcla | La mezcla propuesta alcanza determinada resistencia residual o tenacidad. | Ensayo ASTM C1609 u otro método especificado sobre la mezcla representativa. |
| 3 · Elemento | La losa cumple espesor, carga, fisura y servicio con esa mezcla. | Diseño firmado, supuestos de soporte y juntas, y criterio de aceptación. |
| 4 · Proyecto | El sistema reduce costo o plazo frente a una alternativa real. | Comparación de costo instalado, rendimientos y riesgos con precios del proyecto. |
«Fibra Plus 54 mm puede sustituir refuerzo secundario por contracción y temperatura en losas sobre terreno cuando el diseño y la resistencia residual lo justifican». Esta frase es más útil, y más segura, que prometer sustitución universal de acero.
Base técnicaACI PRC-544.4-18, caps. 3, 4 y 5 · ACI PRC-544.5-10(23) · ASTM C1609/C1609M-24, §5 · ACI SPEC-544.12-23

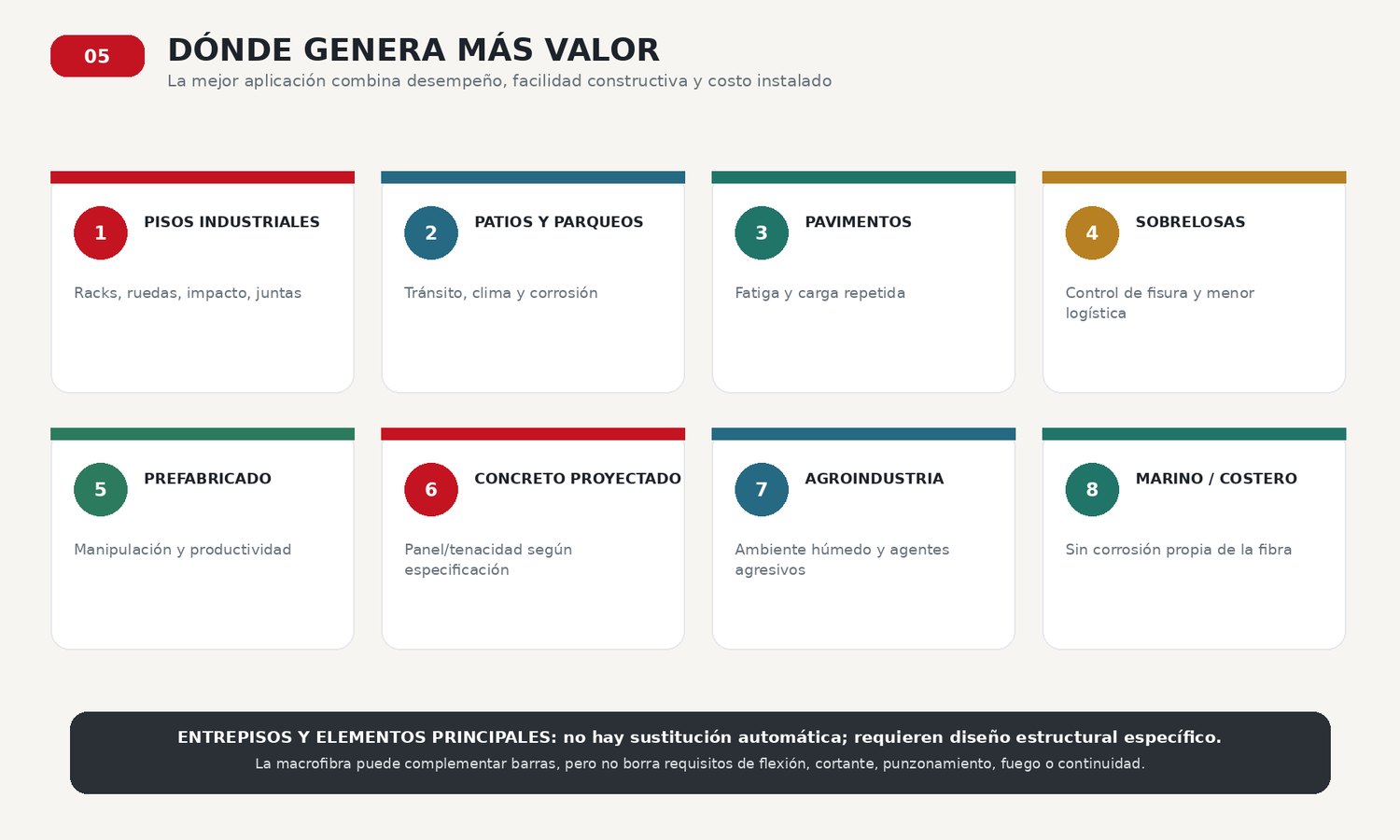

Aplicaciones de mayor valor
La macrofibra es especialmente competitiva cuando el refuerzo distribuido, la logística y la durabilidad pesan tanto como el precio inicial.
AmpliarLosas sobre terreno, patios, pavimentos, sobrelosas y prefabricados repetitivos concentran el mejor balance entre control de fisura, velocidad de obra y simplificación del refuerzo.
Semáforo de aplicación
Una venta responsable empieza por reconocer dónde la fibra necesita diseño adicional o no puede actuar sola.
| Aplicación | Lectura rápida | Condición crítica |
|---|---|---|
| Piso industrial sobre terreno | Alta oportunidad | Cargas de rueda y rack, soporte, juntas, espesor y desempeño residual. |
| Patio, parqueo o pavimento | Alta oportunidad | Drenaje, transferencia de carga, clima y abrasión. |
| Sobrelosa adherida o no adherida | Oportunidad | Espesor, interfaz, movimiento del sustrato y acabado. |
| Prefabricado | Oportunidad | Desmolde, manipulación, orientación de fibras y ensayo representativo. |
| Concreto proyectado | Según especificación | Bombeabilidad, rebote y tenacidad de panel o método contractual. |
| Entrepiso suspendido | Diseño específico | Flexión, cortante, punzonamiento, fuego, retracción, flecha y continuidad. |
| Dovelas, túneles o elementos especiales | Ingeniería especializada | Modelo estructural, ensayo a escala y aprobación del diseñador. |
Una macrofibra puede complementar o reemplazar acero distribuido en ciertos sistemas; no reemplaza automáticamente barras principales, pasadores, refuerzo de punzonamiento, anclajes, continuidad o requisitos sísmicos.
Base técnicaACI PRC-544.4-18, caps. 4 y 5 · ACI SPEC-544.12-23 · ACI CODE-318-25

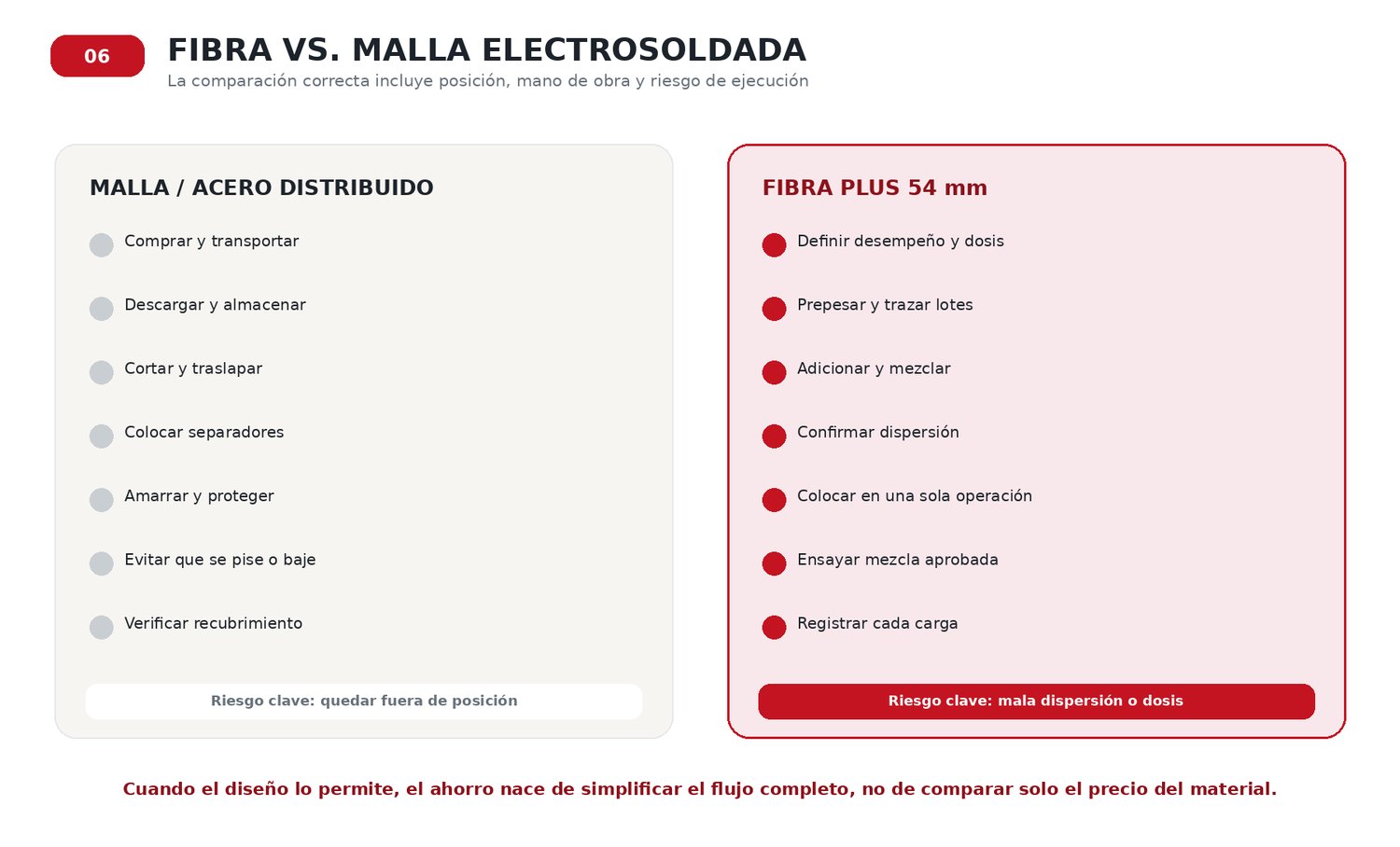

Frente a malla y barras
La fibra no gana por pesar menos: gana cuando elimina operaciones, errores de posición y restricciones del flujo de vaciado.
AmpliarLa malla solo controla fisuras si queda en la posición prevista. Una fibra correctamente dispersa está disponible en todo el volumen, sin separadores ni riesgo de quedar apoyada sobre la base.

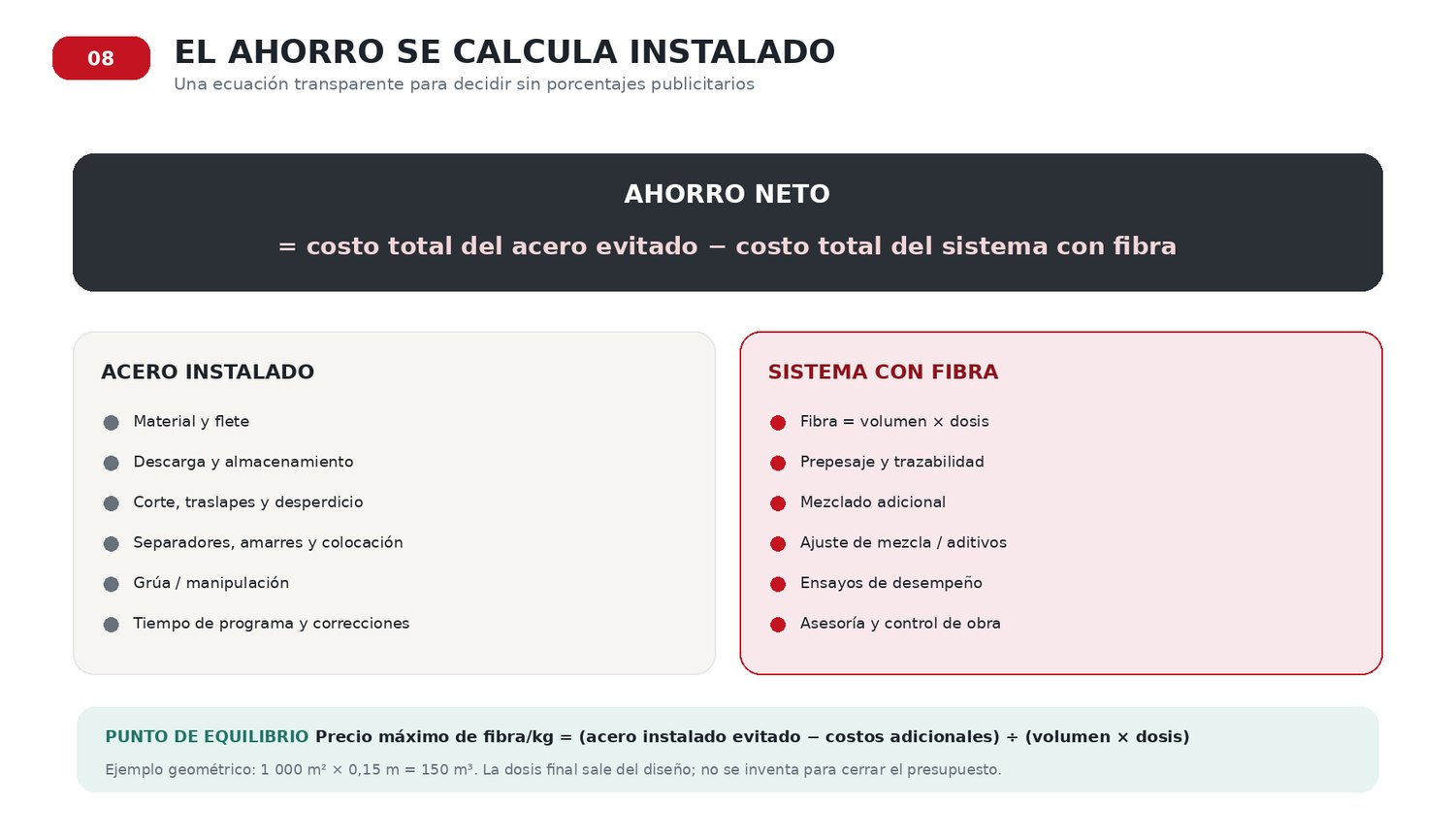

Qué puede desaparecer del presupuesto
El ahorro no depende solo del acero comprado; depende de todo lo necesario para dejarlo correctamente instalado.
| Concepto | Malla o barras | Sistema con macrofibra |
|---|---|---|
| Transporte y almacenamiento | Paquetes largos, descarga, izaje y área de acopio. | Bultos livianos y secos; control por lotes. |
| Preparación | Corte, doblez, traslape y desperdicio. | Prepesaje por volumen de carga. |
| Instalación | Separadores, amarre, accesos y verificación de posición. | Adición, mezcla y verificación de dispersión. |
| Durante el vaciado | Puede obstruir tránsito y descarga; riesgo de desplazamiento. | Superficie de trabajo despejada; atención a reología y bombeo. |
| Aceptación | Diámetro, espaciamiento, traslape, recubrimiento y posición. | Lote, dosis, uniformidad, mezcla aprobada y capacidad residual. |
| Reparación futura | Acero cercano a superficie puede corroerse si entra humedad o cloruro. | La fibra polimérica no genera corrosión propia ni manchas de óxido. |
Si el acero tiene una función primaria de resistencia, continuidad o ductilidad estructural, solo el diseñador puede modificarlo. La propuesta debe identificar exactamente qué refuerzo se reemplaza y cuál permanece.
Base técnicaACI PRC-544.4-18, cap. 4 y aplicaciones de losas · ACI SPEC-544.12-23, sustitución de barras y malla electrosoldada por desempeño

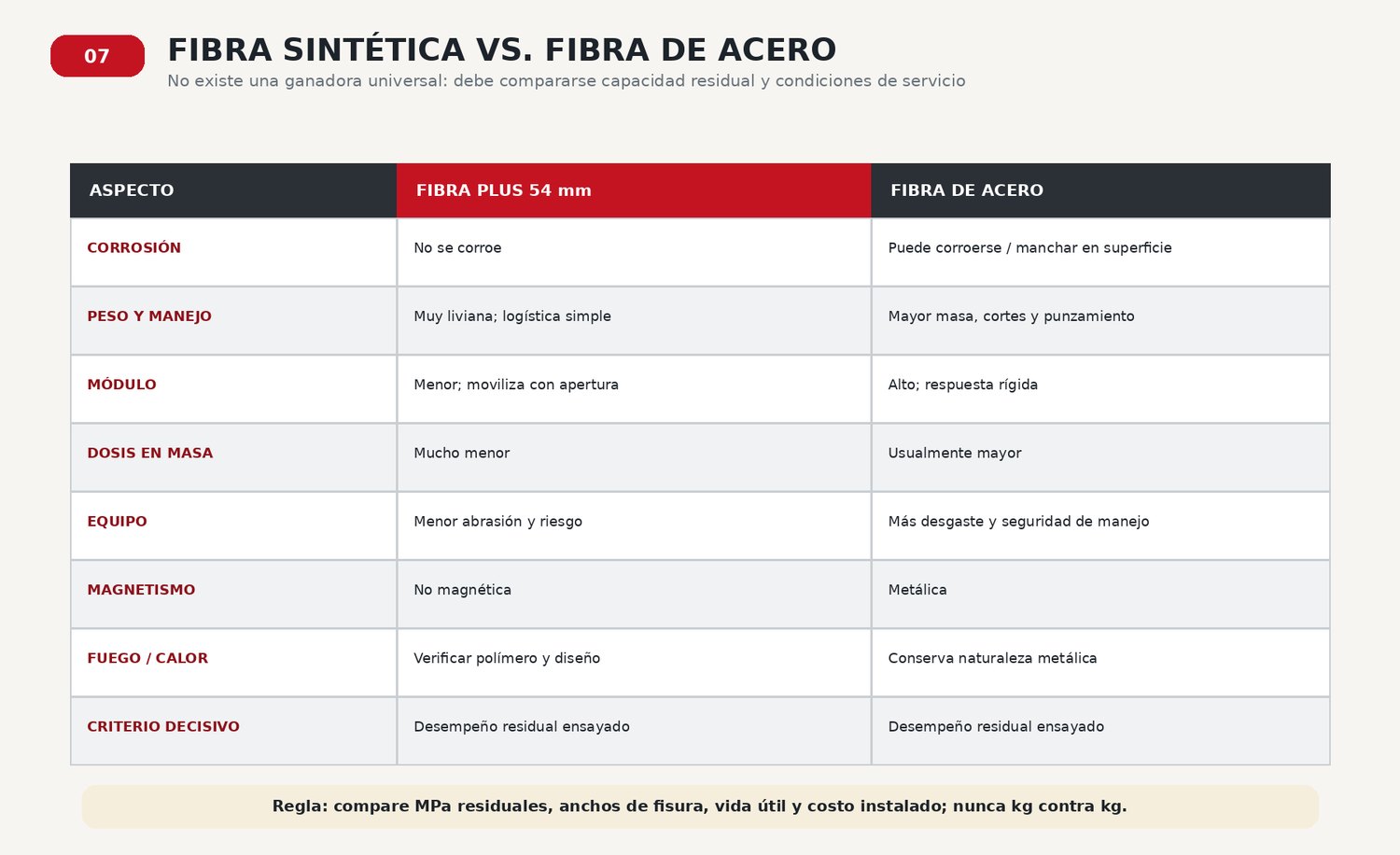

Frente a fibra de acero
Fibra sintética y fibra metálica pueden resolver problemas similares con mecanismos, dosis y riesgos de servicio diferentes.
AmpliarDónde Fibra Plus es especialmente atractiva
Ventajas comerciales reales, acompañadas por los controles técnicos que las hacen sostenibles.
No hay corrosión propia de la fibra ni tinción por fibras expuestas. Aun así, cualquier barra convencional requiere protección.
Reduce el riesgo de puntos metálicos o manchas de óxido; el acabado debe controlar fibras superficiales.
Mucho menor peso por volumen de concreto y menos riesgo de cortes o pinchazos durante la dosificación.
Menor agresividad mecánica sobre mezcladores, mangueras y bombas, sujeto a configuración y mezcla.
Material no magnético y no conductor, útil cuando el proyecto valora esas propiedades.
Paquetes compactos y livianos simplifican transporte, acopio y dosificación en proyectos dispersos.
Las tres preguntas que deciden
| Pregunta de decisión | Respuesta que debe pedir |
|---|---|
| ¿Cuál es la capacidad posfisura? | Resultados comparables bajo el mismo método, edad, mezcla, tamaño de muestra y criterio. |
| ¿Qué apertura de fisura importa? | Valor de resistencia residual o energía que corresponda a la aplicación, no solo el pico. |
| ¿Qué condición domina? | Corrosión, fuego, fluencia, impacto, abrasión, bombeo, acabado o costo de mano de obra. |
Una dosis menor en kg/m³ no significa automáticamente igual desempeño. La densidad del polímero es mucho menor que la del acero; por eso la comparación debe hacerse con resultados residuales y diseño.
Base técnicaACI PRC-544.1R-96(23), tipos de FRC · ACI PRC-544.4-18, caps. 3 y 4 · ASTM C1609/C1609M-24, §§1 y 5
Diseñar el sistema, no el ingrediente
La fibra es una variable dentro de una losa: carga, soporte, espesor, paños, juntas y concreto siguen definiendo el resultado.
AmpliarLas seis variables del sistema
Ruedas, racks, tráfico, impacto, presión de contacto, repeticiones y vida útil.
Espesor, dimensiones de paño, bordes, penetraciones, pendientes y restricciones.
Módulo de reacción o modelo geotécnico, uniformidad, drenaje y pérdida de apoyo.
Resistencia, retracción, agregado, trabajabilidad, curado y variación entre cargas.
Tipo, transferencia, corte, sellado, protección y mantenimiento.
Tipo, dosis, dispersión, orientación, resistencia residual y criterios de aceptación.
Qué puede reemplazar y qué no
Escriba el alcance de la sustitución en planos, memoria y especificación; nunca lo deje implícito.
| Elemento o función | ¿Sustitución posible? | Condición |
|---|---|---|
| Refuerzo secundario por contracción en losa sobre terreno | Sí, con diseño | Capacidad residual, espesor, soporte, juntas y especificación por desempeño. |
| Malla que se usa solo para mantener fisuras cerradas | Posible | Definir ancho objetivo y desempeño equivalente; verificar constructibilidad. |
| Barras principales en losa suspendida | No automática | Requiere diseño estructural específico y cumplimiento del código aplicable. |
| Pasadores o transferencia en juntas | No | La fibra no garantiza por sí sola la transferencia de carga entre paños. |
| Refuerzo de punzonamiento o cortante | No automática | Solo con método de diseño reconocido y aprobación profesional. |
| Refuerzo sísmico, anclajes o continuidad | No | Mantener el sistema detallado por el diseñador. |
| Curado, juntas y protección | Nunca | La fibra complementa estas prácticas; no las reemplaza. |
¿Qué función cumplía el acero que se quiere retirar? Si la respuesta no está escrita, todavía no existe una sustitución técnicamente definida.
Base técnicaACI PRC-360-10, caps. 4, 6, 7 y 8 · ACI PRC-544.4-18, cap. 4 · ACI SPEC-544.12-23 · ACI CODE-318-25

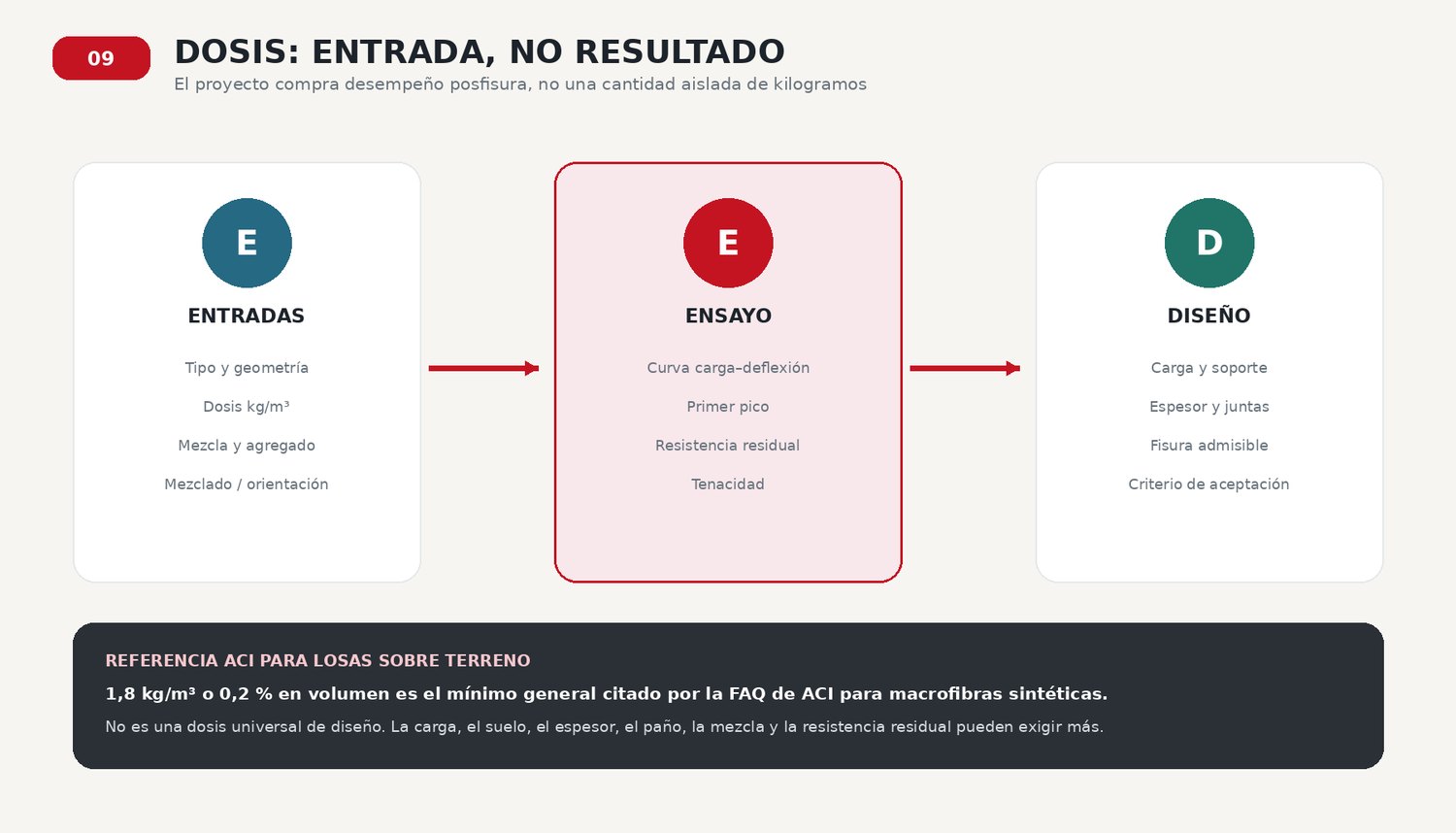

Dosis y desempeño residual
La dosis es necesaria para producir y controlar; el diseño debe apoyarse en lo que el concreto hace después de fisurarse.
AmpliarACI publica como referencia general un mínimo de 1,8 kg/m³ o 0,2 % en volumen para macrofibras sintéticas en losas sobre terreno. El mismo ACI advierte que el diseño puede requerir más y que una geometría mejorada no justifica bajar del mínimo.
Cómo fijar la dosis del proyecto
La dosificación final debe conectar el suministro con una mezcla ensayada y una demanda calculada.
- Definir uso, cargas, soporte, espesor, juntas, vida útil y ancho de fisura compatible con el servicio.
- Elegir el parámetro de desempeño: resistencia residual a deflexiones definidas, relación equivalente o energía, según el método y diseño.
- Preparar mezclas candidatas con el concreto, agregado, aditivos, equipo y secuencia que se usarán en obra.
- Ensayar especímenes representativos y revisar dispersión, variabilidad, trabajabilidad, aire, bombeo y acabado.
- Seleccionar la dosis que cumple el diseño con margen y convertirla en requisito de producción, trazabilidad y aceptación.
- Validar con paño piloto cuando la apariencia, el pulido, el bombeo o la planicidad sean críticos.
Nunca diseñe solo con esto
| Nunca diseñe solo con… | Porque… |
|---|---|
| Longitud o resistencia de la fibra | No describen la adherencia, orientación ni respuesta del concreto posfisura. |
| kg/m³ de otro producto | Densidad, geometría y material cambian el número de fibras y la curva residual. |
| Una foto sin fisuras | No informa carga, edad, clima, soporte, juntas ni apertura medida. |
Base técnicaACI FAQ 926, dosificación mínima · ACI PRC-544.1R-96(23) · ACI PRC-544.4-18, cap. 4 · ASTM C1609/C1609M-24, §5 · ACI SPEC-544.12-23

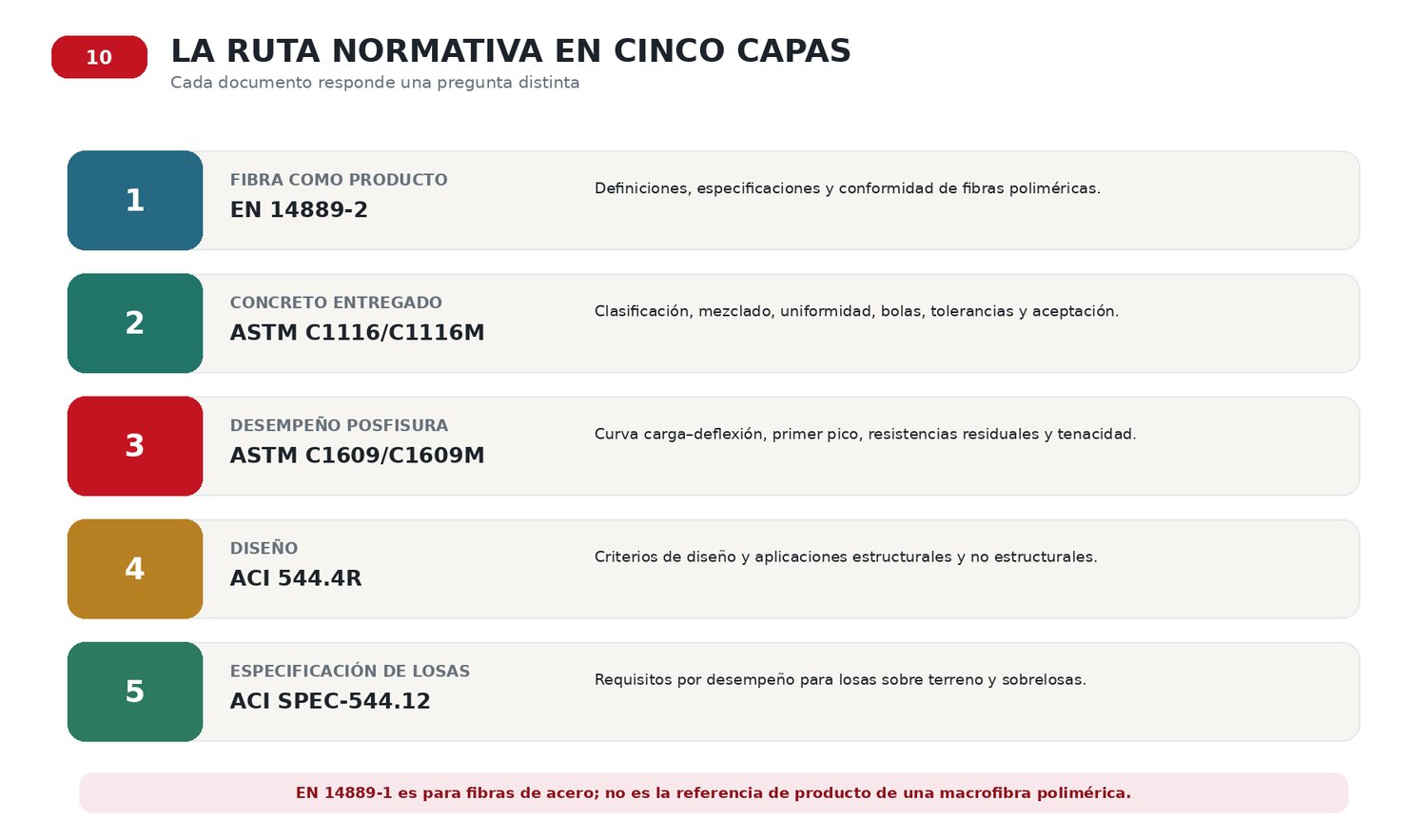

Normativa sin laberintos
No existe una sola norma de fibra. Producto, concreto, ensayo, diseño y especificación se controlan con documentos diferentes.
AmpliarEN 14889-2 es la referencia europea de producto para fibras poliméricas. EN 14889-1 corresponde a fibras de acero; no es la base de conformidad de una macrofibra de polipropileno.
Qué aporta cada documento
Consulte la edición vigente y el texto autorizado antes de escribir una exigencia contractual.
| Documento | Uso en esta guía | Punto práctico |
|---|---|---|
| ACI PRC-544.1R-96 (reap. 2023) | Fundamentos, tipos de fibra, propiedades, producción y aplicaciones. | Lenguaje común para entender el concreto reforzado con fibras. |
| ACI PRC-544.3-08 (reap. 2023) | Especificación, proporción, mezclado, colocación y acabado. | Qué cambia frente al concreto convencional. |
| ACI PRC-544.4-18 | Diseño de aplicaciones estructurales y no estructurales. | Conecta ensayo, demanda y capacidad. |
| ACI SPEC-544.12-23 | Losas sobre terreno y sobrelosas por desempeño. | Permite reemplazar barras o malla cuando se cumple la capacidad residual. |
| ASTM C1116/C1116M-23 | Concreto con fibras entregado al comprador. | Tipo III sintético, uniformidad y ausencia de bolas. |
| ASTM C1609/C1609M-24 | Desempeño flexional posfisura. | Primer pico, resistencias residuales y tenacidad. |
| EN 14889-2:2006 | Producto de fibra polimérica. | Definiciones, especificaciones y conformidad. |
| ACI 302.1R y ACI 360R | Construcción y diseño integral de losas. | Juntas, soporte, mezcla, acabado, curado y servicio. |
La especificación del proyecto y el profesional responsable definen qué documentos se adoptan contractualmente. INTECO, el Código Sísmico y los requisitos del propietario pueden añadir obligaciones; esta guía no los reemplaza.
Base técnicaBS EN 14889-2:2006, §1 · ASTM C1116/C1116M-23, §1 · ACI SPEC-544.12-23 · Código Sísmico de Costa Rica y especificación particular, cuando corresponda

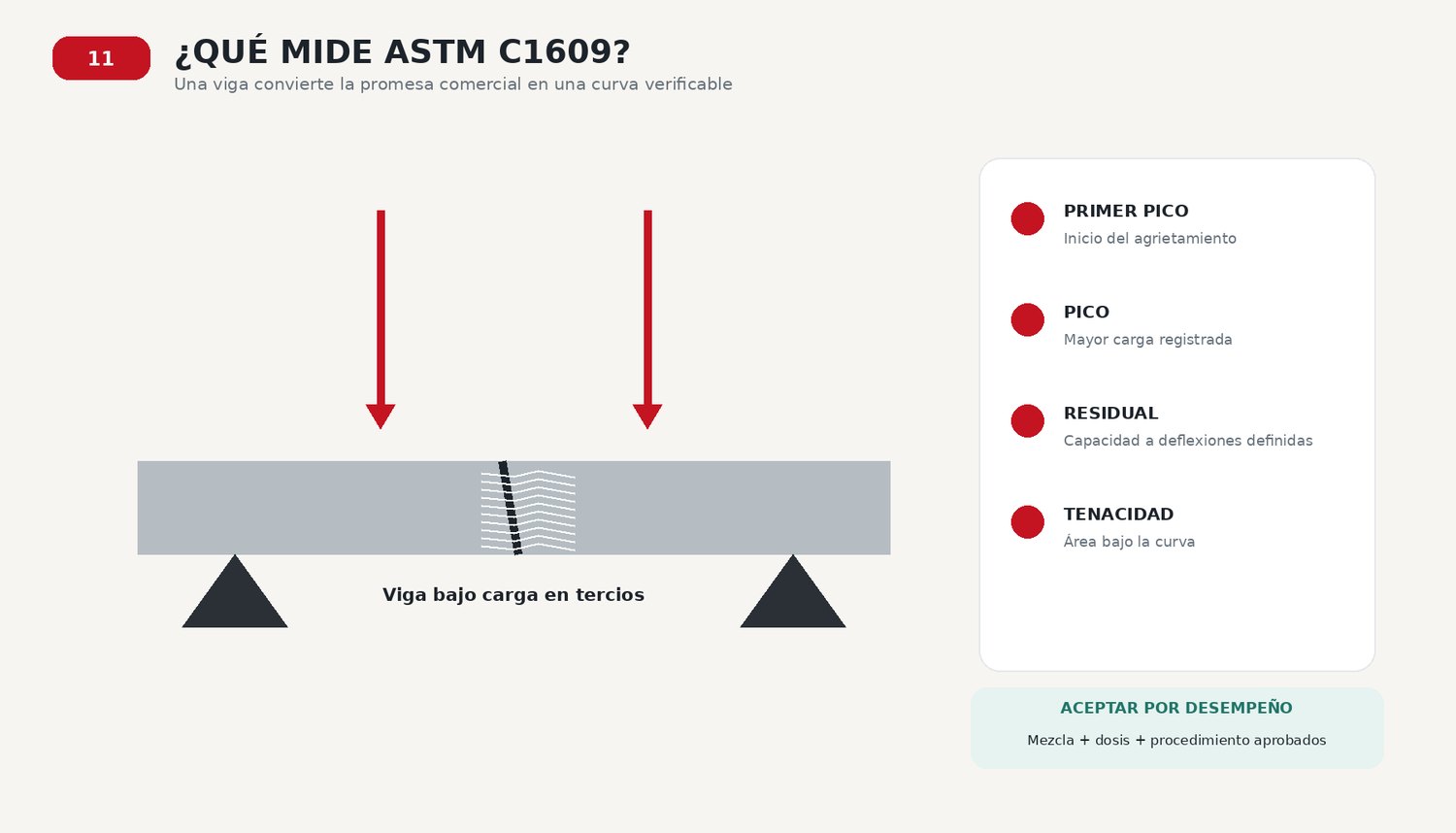

Ensayos y aceptación
La capacidad residual convierte una promesa de refuerzo en un dato que el diseñador, el productor y el constructor pueden controlar.
AmpliarQué entrega el ensayo
Caracteriza el inicio del agrietamiento bajo flexión.
Cuantifica capacidad a deflexiones especificadas después de fisurar.
Resume la energía absorbida hasta una deflexión definida.
Plan de submittals y aceptación
La documentación debe amarrar el lote de fibra, la carga de concreto, el paño colocado y el resultado de ensayo.
| Antes de obra | Durante producción | Aceptación |
|---|---|---|
| Ficha técnica y declaración de conformidad aplicable. | Lote, masa adicionada, volumen de carga y operador. | Dosis documentada dentro de tolerancia contractual. |
| Diseño de mezcla y secuencia de adición aprobados. | Tiempo o revoluciones de mezcla y hora de adición. | Ausencia de bolas y dispersión aceptable. |
| Resultados C1609 representativos de mezcla y dosis. | Asentamiento o flujo, aire, temperatura y ajustes. | Resultados de concreto fresco dentro de límites. |
| Criterio residual y frecuencia de ensayo escritos. | Muestreo, moldeo, curado y cadena de custodia. | Desempeño residual conforme al criterio especificado. |
| Paño piloto cuando el acabado es crítico. | Fotos y ubicación exacta del paño. | Apariencia, bombeo y acabado aprobados. |
ASTM C1399/C1399M fue retirada en 2024. No la use como referencia vigente sin revisar por qué aparece en una especificación antigua y cuál método actual la sustituye para el proyecto.
Tres cuidados al comparar resultados
- Para concreto proyectado, los paneles redondos ASTM C1550 pueden ser relevantes cuando la especificación usa energía absorbida.
- No mezcle resultados de métodos, tamaños de probeta o criterios diferentes como si fueran equivalentes directos.
- La aceptación por dosis sin verificar desempeño es apropiada solo si la mezcla aprobada y la trazabilidad ya demuestran la equivalencia requerida.
Base técnicaASTM C1609/C1609M-24, §§1.1 a 1.3 y 5.1 a 5.4 · ASTM C1116/C1116M-23, §1 · ASTM C1550-26
Mezcla compatible con la fibra
La macrofibra aumenta la estructura interna de la mezcla. La solución es diseñar reología y secuencia, no agregar agua en obra.
AmpliarTres ajustes de la mezcla
Suficiente para recubrir agregado y fibras sin convertir la mezcla en una pasta de alta retracción.
Tamaño y gradación compatibles con los 54 mm, el bombeo, el espesor y el acabado.
Reductor de agua o modificador de reología ajustado en planta y validado con la fibra.
Tablero de mezcla
La mezcla aprobada debe reproducirse; no se corrige camión por camión con agua sin control.
| Variable | Objetivo | Señal de desajuste |
|---|---|---|
| Trabajabilidad | Descargar, bombear, consolidar y nivelar sin segregar. | Mezcla áspera, bloqueo, fibras visibles o acabado arrastrado. |
| Contenido de pasta | Recubrir agregados y fibras con cohesión. | Vacíos, bolas, borde quebrado o exceso de retracción. |
| Aire | Cumplir exposición y acabado del proyecto. | Pérdida o ganancia imprevista después de agregar fibra. |
| Temperatura | Ventana predecible de colocación y acabado. | Fraguado acelerado en costa o retrasado en zonas altas. |
| Aditivo | Recuperar fluidez sin subir agua ni cementante. | Retardo, segregación o incompatibilidad. |
| Consistencia entre cargas | Misma secuencia, dosis y tiempo de mezcla. | Cada camión exige una corrección diferente. |
Si la mezcla pierde asentamiento al incorporar la fibra, ajuste el diseño y el aditivo con el productor. El agua añadida sin autorización cambia resistencia, retracción, sangrado y acabado.
Base técnicaACI PRC-544.3-08, proporción y producción · ASTM C1116/C1116M-23 · ACI PRC-302.1-15, concreto para pisos

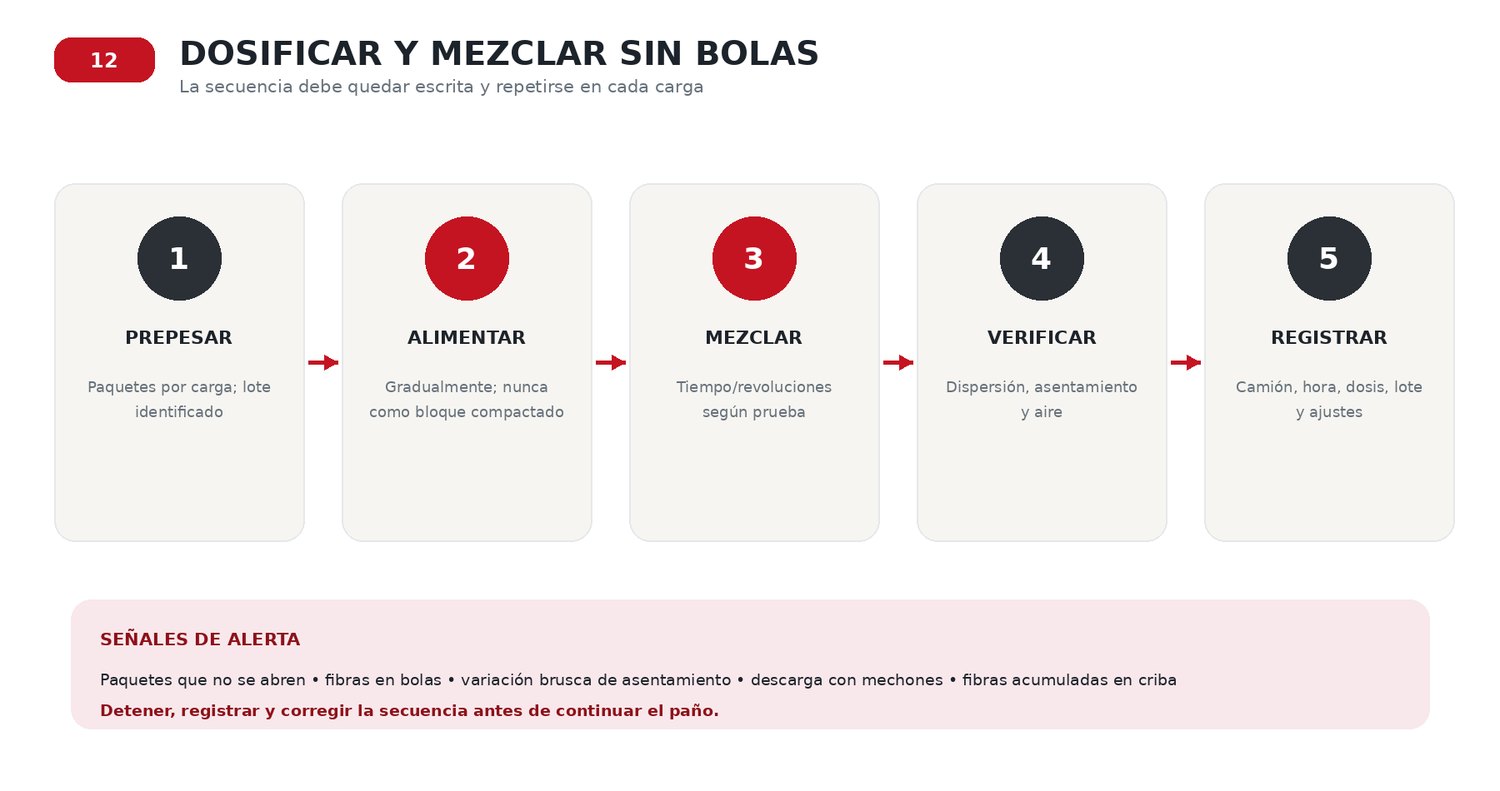

Dosificación, mezclado y bombeo
La uniformidad se construye con paquetes por carga, un punto de adición claro, tiempo suficiente y registros simples.
AmpliarEl concreto reforzado con fibras debe llegar uniformemente mezclado y libre de bolas de fibra al punto de entrega designado. La norma cubre el concreto entregado, no la colocación, el acabado ni el curado posteriores.
Prueba de producción antes del primer gran vaciado
Haga la prueba con la planta, el camión, la bomba, la manguera y el concreto reales.
- Confirmar volumen útil de cada carga y cantidad exacta de paquetes o masa de fibra.
- Definir si la fibra entra en banda, tolva, mezclador central o camión; asegurar que el paquete se abra y disperse.
- Fijar orden de materiales, ritmo de alimentación y revoluciones o tiempo después de la adición.
- Medir trabajabilidad, aire y temperatura antes y después cuando el protocolo lo requiera.
- Bombear por la configuración más restrictiva prevista y observar criba, tolva, manguera y descarga.
- Colocar y acabar un paño suficiente para evaluar fibras superficiales, cierre, textura y pulido o recubrimiento.
- Documentar el procedimiento aprobado y capacitar a todos los turnos.
Bombeo: qué verificar
| Bombeo | Verificación |
|---|---|
| Diámetro y reducciones | Compatibles con agregado, 54 mm y caudal; evitar cuellos no probados. |
| Criba y tolva | Sin acumulación progresiva de fibras; limpieza y observación continua. |
| Lubricación de línea | Procedimiento que no altere la primera carga colocada. |
| Reinicio después de pausa | Plan para evitar asentamiento de mezcla, tapones y adición improvisada de agua. |
Base técnicaASTM C1116/C1116M-23, §1 y resumen · ACI PRC-544.3-08

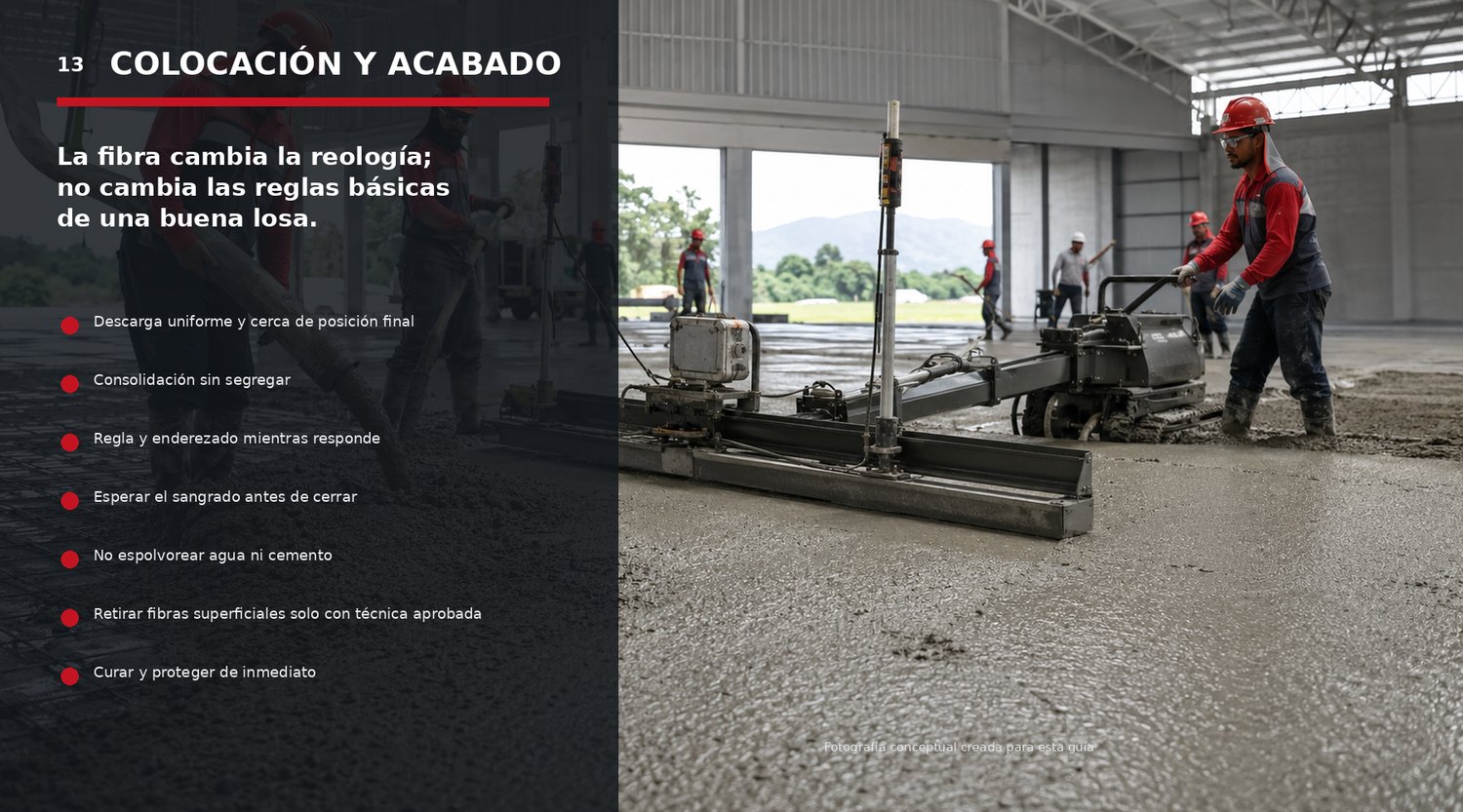

Colocación, acabado y superficie
Una mezcla con macrofibra puede lograr acabados industriales de alta calidad si la reología, la ventana y el equipo se coordinan.
AmpliarCómo minimizar fibras en la superficie
El objetivo no es quemar la superficie con exceso de pasadas; es cerrar una mezcla coherente en el momento correcto.
| Situación | Prevención | Corrección aceptable |
|---|---|---|
| Fibras levantadas al reglear | Descarga uniforme, mezcla cohesiva, herramienta limpia y ángulo correcto. | Reenderezado oportuno; no empujar mechones dentro de pasta seca. |
| Fibras atrapadas en allanadora | Esperar capacidad de soporte y usar secuencia de flotado adecuada. | Detener, limpiar discos y aspas, y ajustar momento o ángulo. |
| Acabado pulido | Paño piloto, gradación y pasta controladas, y cierre completo. | Remoción localizada aprobada antes de pulido; no cortar indiscriminadamente. |
| Recubrimiento | Perfil, humedad, limpieza y fibras superficiales compatibles. | Preparación mecánica definida por el fabricante del sistema. |
| Escobillado exterior | Textura aplicada cuando la superficie responde sin arrancar fibras. | Ajustar tipo de escoba, presión y dirección en paño de prueba. |
La fibra no crea ni destruye por sí sola los números FF/FL. La base, el ritmo de suministro, la consistencia, la regla, el enderezado y la ventana de acabado siguen gobernando la geometría.
Tres reglas que no cambian
- No agregue agua a la superficie para enterrar fibras; debilita la capa de desgaste.
- No cierre mientras hay agua de sangrado ni después de que la pasta dejó de responder.
- Proteja inmediatamente frente a sol, viento, lluvia y tránsito; inicie el curado especificado.
Base técnicaACI PRC-544.3-08, colocación y acabado · ACI PRC-302.1-15, caps. 8, 10 y 11
Juntas y fisuras
La fibra controla el comportamiento de una fisura; no elimina las contracciones, la restricción ni el movimiento entre paños.
AmpliarLo que la fibra no reemplaza
Definen dónde y cómo se permite el movimiento; la fibra no reemplaza el detalle de transferencia.
Debe ocurrir antes de la fisuración aleatoria y alcanzar la profundidad especificada.
Reduce pérdida de humedad y gradientes; actúa junto con la fibra, no en lugar de ella.
Cuándo hablar de juntas más separadas
La macrofibra puede participar en diseños de paños grandes, pero la decisión debe modelar retracción, alabeo, carga y capacidad residual.
| Afirmación | Lectura técnica |
|---|---|
| «Con fibra no se necesitan juntas» | Falso como regla general. El concreto se contrae y la base y las restricciones siguen actuando. |
| «La fibra evita que se abra la fisura» | Parcial. Puede limitar la apertura si cruza la fisura y moviliza suficiente resistencia residual. |
| «Podemos ampliar paños» | Posible con diseño. Revisar soporte, espesor, cargas, retracción, clima, bordes y transferencia. |
| «La fisura prueba que la fibra falló» | No necesariamente. Hay que medir ubicación, patrón, ancho, movimiento y servicio. |
| «Más fibra corrige cualquier causa» | Falso. No corrige base deficiente, juntas tardías, alta relación agua/cementante, lluvia o curado insuficiente. |
Antes de reparar una fisura, determine si está activa, si transfiere carga, si compromete servicio o recubrimiento y cuál fue la causa dominante. Sellar sin entender puede ocultar el problema, no resolverlo.
Base técnicaACI PRC-360-10, caps. 6 y 8 · ACI PRC-302.1-15, cap. 8 · ACI PRC-544.11-22 · ACI PRC-224.1-07

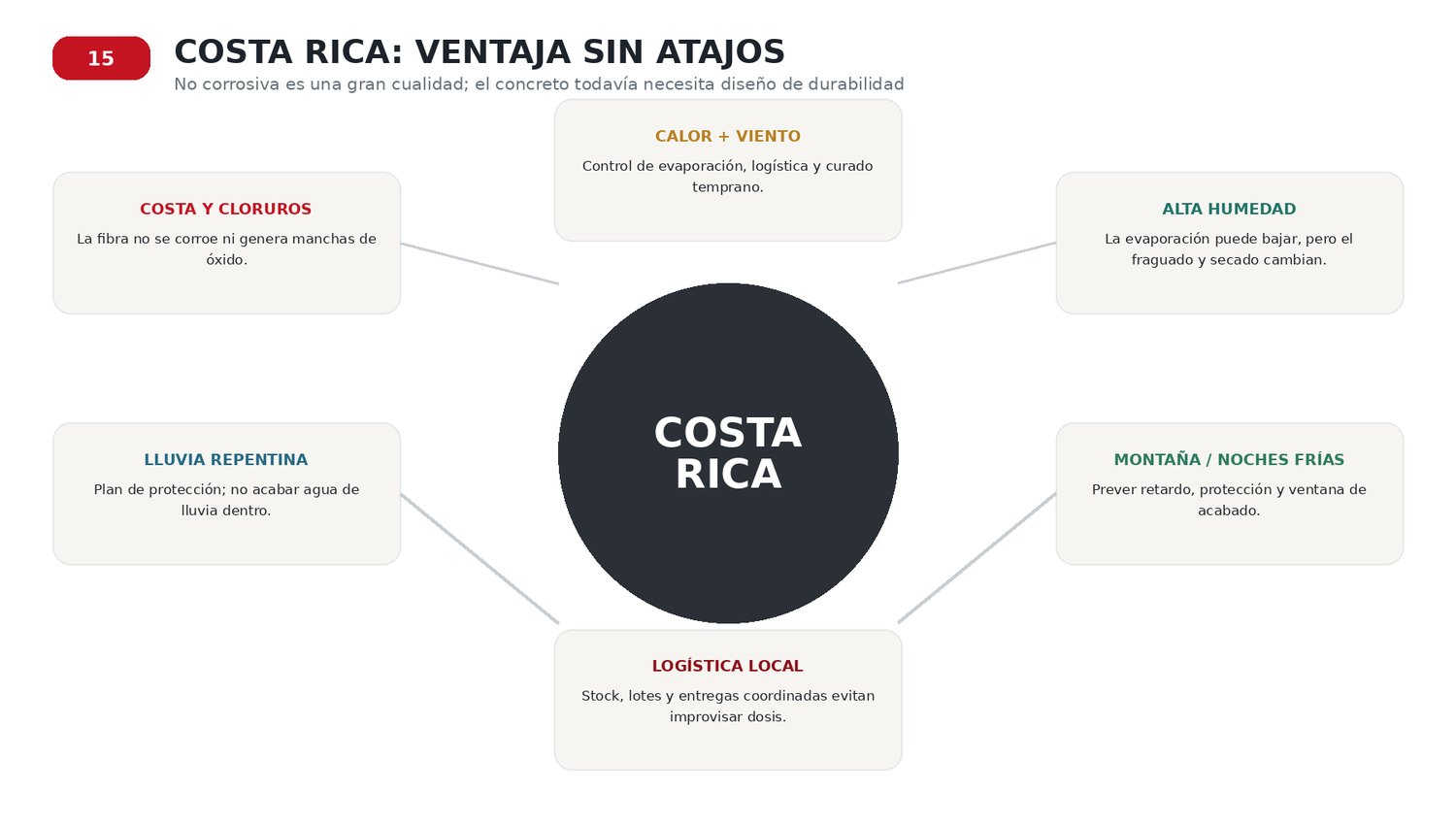

Costa Rica: clima y durabilidad
La ausencia de corrosión propia es una ventaja clara en ambientes húmedos y costeros; la losa completa todavía necesita durabilidad.
AmpliarPlanes cortos para condiciones locales
No use una sola receta nacional: costa, valle y montaña pueden exigir ventanas completamente distintas.
| Condición | Riesgo | Respuesta |
|---|---|---|
| Calor, sol y viento | Evaporación, pérdida de trabajabilidad, fisura plástica y juntas que llegan tarde. | Programar, sombrear, cortar viento, acortar rutas, ajustar aditivo y curar de inmediato. |
| Lluvia repentina | Agua incorporada a la superficie, polvo, lavado de pasta y acabado débil. | Cobertura lista, monitoreo y autoridad para pausar; nunca acabar lluvia dentro de la losa. |
| Alta humedad | Sangrado y evaporación lentos, con una ventana de acabado engañosa. | Decidir por condición del concreto, no por reloj; proteger curado y ventilación. |
| Zona alta o noche fría | Fraguado lento, acabado tardío y resistencia insuficiente para abrir al tránsito. | Plan térmico, protección y verificación de resistencia antes de carga. |
| Ambiente costero o químico | Ingreso por fisuras y ataque al acero convencional remanente. | Baja permeabilidad, curado, recubrimiento, juntas selladas y control de anchos. |
| Trayecto largo de suministro | Variación de asentamiento, temperatura y tiempo disponible para mezclar la fibra. | Prueba logística, límites de entrega y procedimiento de ajuste en planta. |
Fibra Plus 54 mm no se oxida. Eso reduce una fuente de deterioro y manchas, pero no vuelve impermeable al concreto ni protege automáticamente las barras, juntas o insertos metálicos.
Base técnicaACI PRC-305-20 · ACI PRC-306-16 · ACI PRC-308-26 · ACI PRC-544.10-21
Ahorro y costo instalado
La comparación comercial correcta suma materiales, mano de obra, equipos, tiempo, control, riesgo y mantenimiento.
AmpliarCalcule su volumen y su fibra
Ejemplo geométrico: 1 000 m² de losa por 0,15 m de espesor equivalen a 150 m³ de concreto.
La dosis mostrada es un valor de partida editable: la dosis real la define el diseño y el ensayo de la mezcla. ACI publica como referencia general un mínimo de 1,8 kg/m³ para macrofibras sintéticas en losas sobre terreno.
Cotizar esta cantidad por WhatsAppMini calculadora para cotizar
Complete las casillas con los precios reales de su proyecto.
| Dato | Fórmula | Valor del proyecto |
|---|---|---|
| Volumen de concreto | Área por espesor | ________ m³ |
| Fibra requerida | Volumen por dosis de diseño | ________ kg |
| Costo sistema fibra | Fibra, dosificación, ajuste de mezcla, ensayos y asesoría | ₡ ________ |
| Acero instalado evitado | Material, flete, descarga, corte, traslape, separadores, mano de obra y equipo | ₡ ________ |
| Impacto de programa | Días ahorrados por costo diario del frente o financiamiento | ₡ ________ |
| Contingencia comparable | Riesgo de posición del acero frente a dispersión y dosis de fibra | ₡ ________ |
| Ahorro neto | Acero instalado más impacto, menos sistema fibra | ₡ ________ |
Una zona de vaciado sin malla puede mejorar el acceso de camiones, bomba, regla y personal; también reduce tropiezos y operaciones antes del vaciado. Mídalo como tiempo y riesgo, no como eslogan.
Tres reglas para una comparación honesta
- No compare solo precio por kilo: acero y polímero tienen densidades y mecanismos distintos.
- No prometa un porcentaje fijo de ahorro: cambian salario, flete, dosis, acero, grúa, calendario y complejidad.
- Presente dos alternativas con el mismo alcance de desempeño, aceptación y vida útil.
Base técnicaACI PRC-544.4-18, selección por aplicación · ACI SPEC-544.12-23 · ASTM C1609/C1609M-24 · Marco económico original de esta guía

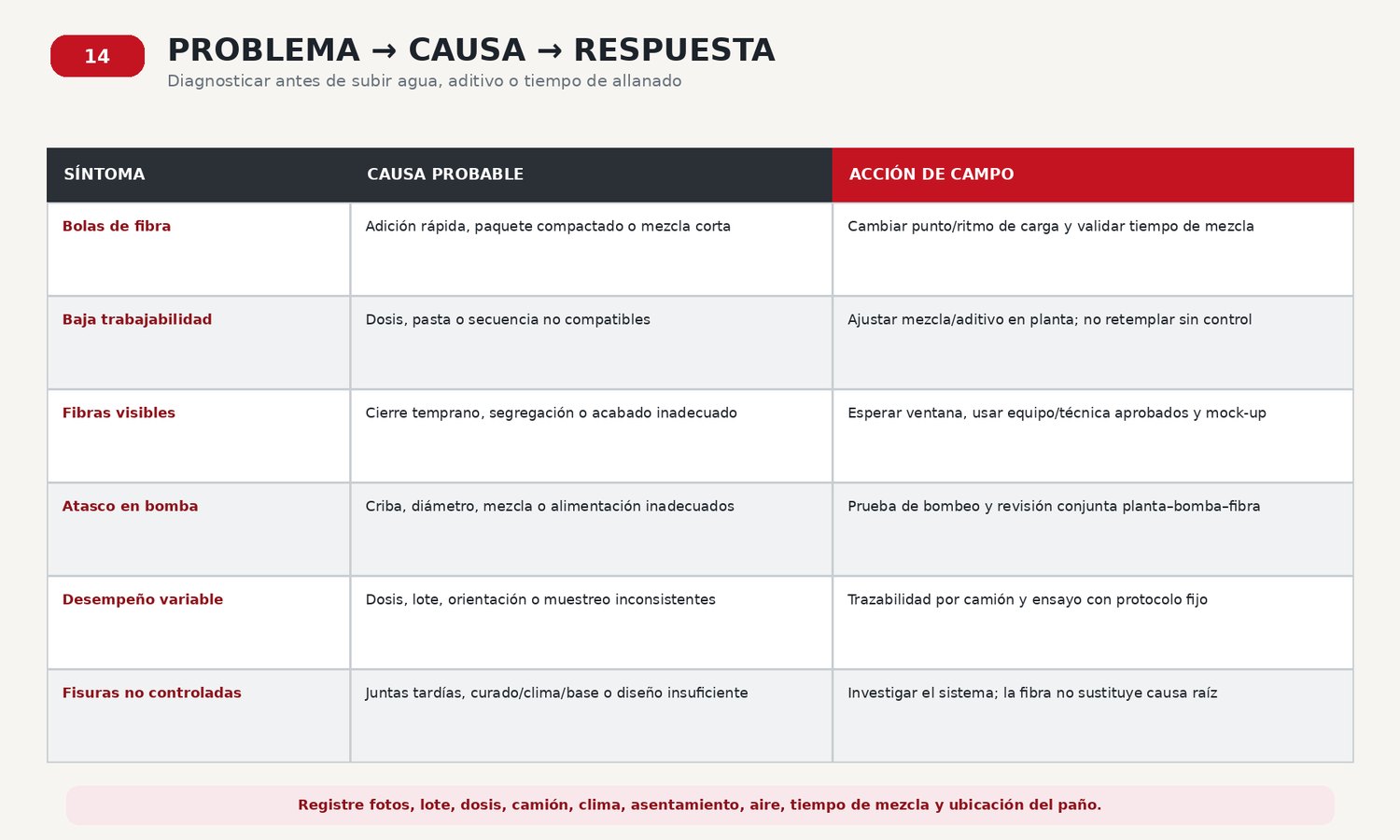

Diagnóstico y solución de problemas
Los problemas más comunes se resuelven corrigiendo secuencia, mezcla o control; rara vez añadiendo agua o improvisando una dosis.
AmpliarProtocolo de incidente
Un registro de diez minutos puede ahorrar horas de discusión y evitar repetir el defecto en el siguiente camión.
- Detener la repetición: identifique carga, paño, hora y punto exacto donde apareció el síntoma.
- Fotografiar la mezcla, las fibras, la tolva y la criba, la descarga y la superficie con una escala visible.
- Registrar lote y masa de fibra, volumen de carga, secuencia, revoluciones, tiempos y cualquier adición de agua o aditivo.
- Registrar asentamiento o flujo, aire, temperatura del concreto y condiciones ambientales.
- Comparar con la carga y el paño aprobados: si cambió material, orden, operador, espera, equipo o clima.
- Acordar una corrección pequeña y verificable; probarla antes de reanudar producción completa.
- Separar material o paño no conforme y definir aceptación o reparación con el responsable del proyecto.
Qué no hacer y qué hacer
| No haga | Haga |
|---|---|
| Agregar agua para ocultar pérdida de trabajabilidad. | Ajustar la mezcla en planta bajo un procedimiento aprobado. |
| Romper bolas y enterrarlas en la losa. | Retirar la causa, verificar dispersión y decidir sobre la carga. |
| Culpar a la fibra por cualquier fisura. | Revisar base, restricción, juntas, clima, curado, carga y patrón. |
| Cambiar dosis sin rediseño. | Revisar desempeño residual, mezcla y aprobación del diseñador. |
Base técnicaASTM C1116/C1116M-23 · ACI PRC-544.3-08 · ACI PRC-224.1-07 · ACI PRC-302.1-15
Por qué Concreequipos
El producto no llega solo: la diferencia está en conectar la recomendación con la planta, el bombeo, el acabado, la cuadrilla y el control del proyecto.
AmpliarQué incluye el acompañamiento
La recomendación considera colocación, equipos, planicidad, acabado, juntas y curado; no solo la venta del bulto.
Disponibilidad, lotes, entregas y contacto cercano para responder al ritmo real de las obras en Costa Rica.
Reunión previa, prueba de producción, capacitación de adición y seguimiento de arranque según el alcance cotizado.
Concreequipos puede convertir la fibra en un sistema trazable: alternativa diseñada, mezcla validada, procedimiento escrito, personal preparado y suministro coordinado.
Matriz rápida de fuentes
Enlaces de consulta para especificadores, productores, contratistas y propietarios.
| Tema | Referencia principal | Uso |
|---|---|---|
| Fundamentos de concreto con fibras | ACI PRC-544.1R-96 (reap. 2023) | Tipos, propiedades, producción y aplicaciones. |
| Producción y acabado | ACI PRC-544.3-08 (reap. 2023) | Proporción, mezclado, colocación y acabado. |
| Diseño | ACI PRC-544.4-18 | Diseño estructural y no estructural con fibras. |
| Losas por desempeño | ACI SPEC-544.12-23 | Losas sobre terreno y sobrelosas; capacidad residual. |
| Concreto con fibras | ASTM C1116/C1116M-23 | Tipo III sintético, entrega, uniformidad y tolerancias. |
| Ensayo flexional | ASTM C1609/C1609M-24 | Primer pico, resistencia residual y tenacidad. |
| Producto polimérico | EN 14889-2:2006 | Definición, especificaciones y conformidad. |
| Losas | ACI 302.1R-15 y ACI 360R-10 | Construcción y diseño integral de pisos sobre terreno. |
Enlaces oficiales
- ACI 544.1R · Report on Fiber Reinforced Concrete
- ACI 544.3R · Specifying, Proportioning and Production of FRC
- ACI 544.4R · Guide to Design with Fiber-Reinforced Concrete
- ACI SPEC-544.12 · Performance-Based FRC for Slabs-on-Ground
- ACI FAQ · dosis mínima de fibras sintéticas
- ASTM C1116/C1116M-23 · Fiber-Reinforced Concrete
- ASTM C1609/C1609M-24 · Flexural Performance of FRC
- BS EN 14889-2:2006 · Polymer Fibres
Esta guía utiliza síntesis, paráfrasis y gráficos originales. Las normas se identifican para consulta; no se reproducen sus textos completos ni se implica afiliación, certificación o aprobación de ACI, ASTM, BSI u otra entidad.
Base técnicaModelo de servicio Concreequipos · ACI PRC-544.3-08 · ACI SPEC-544.12-23
